型号iPhone6
故障现象：直接或间接性插入sim卡后无服务，一直显示正在搜索，拨打电话显示呼叫失败，在拨号界面输入＊＃06＃不显示IMEI等。
追其原因，大部分是因为iPhone6／plus射频电路PCB主板存在设计缺陷。

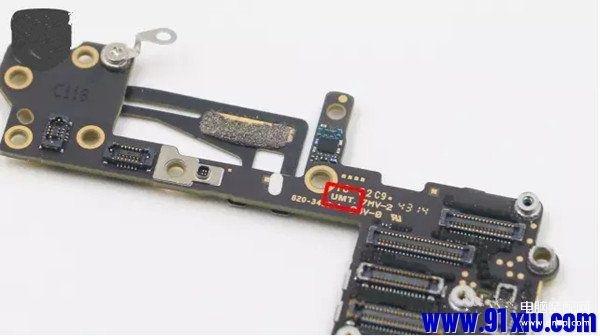

受外力会使PCB主板焊盘断线，造成虚焊。另一种就是系统故障，UMT主板相对于其它主板来说稳定性较差，在受外力的情况下，主板损坏率很高。
故障解析：

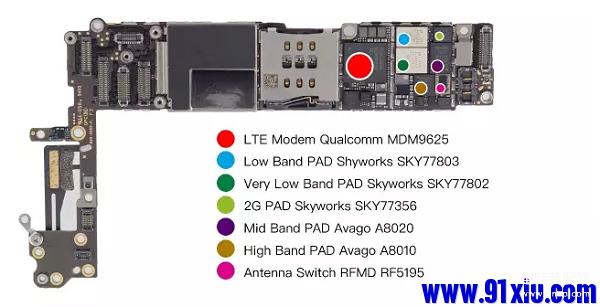

U_BB_RF(基带处理器 Qualcomm MDM9625)U1脚位U_BB_RF到其它芯片RFFE DATA总线断路，进而造成插入sim卡后无服务，一直显示正在搜索，拨打电话显示呼叫失败，在拨号界面输入＊＃06＃不显示IMEI等故障。

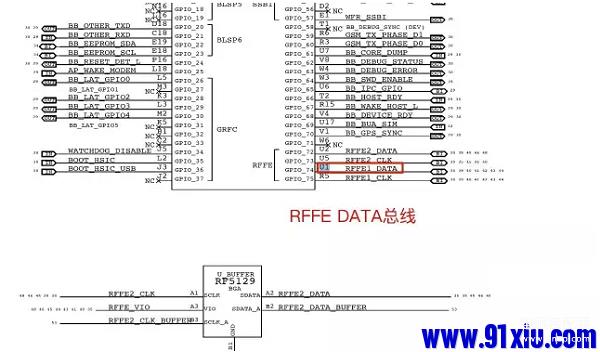

iPhone6原理图：
维修方案：
此类板层断线故障，加热主板，可以使断路闭合，形成通路，但是治标不治本。要从根本解决断路问题，避免故障再次出现，飞线补焊盘。
维修过程：

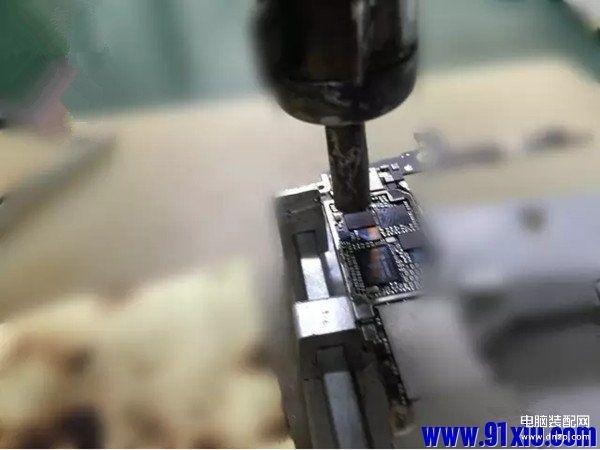

风枪加热取下芯片。

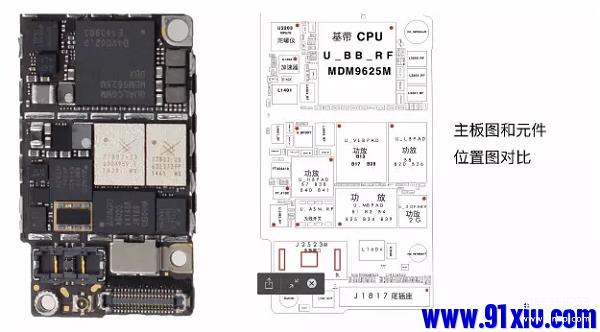

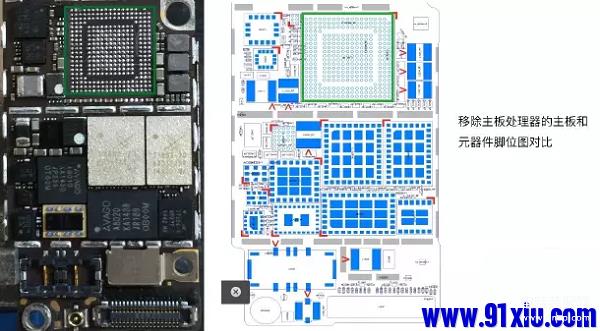

取下基带处理器的主板和元件脚位图对比。

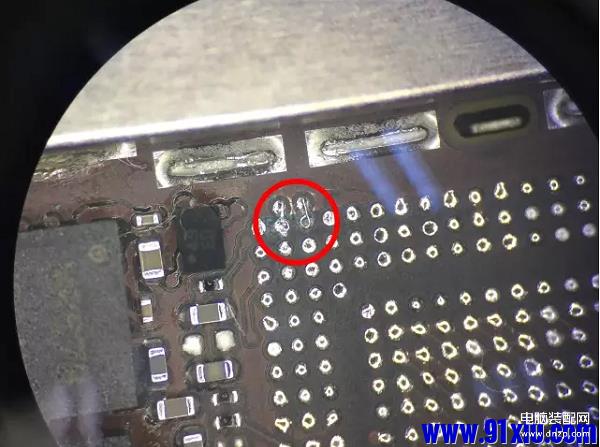

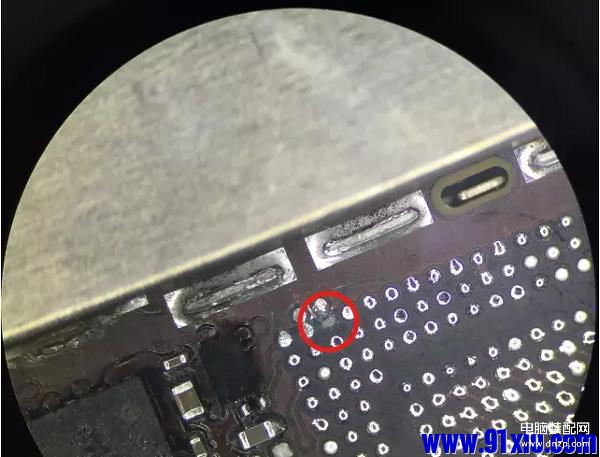

显微镜下可以看到U_BB_RF U1脚位焊盘已经脱落。
飞线补焊盘。

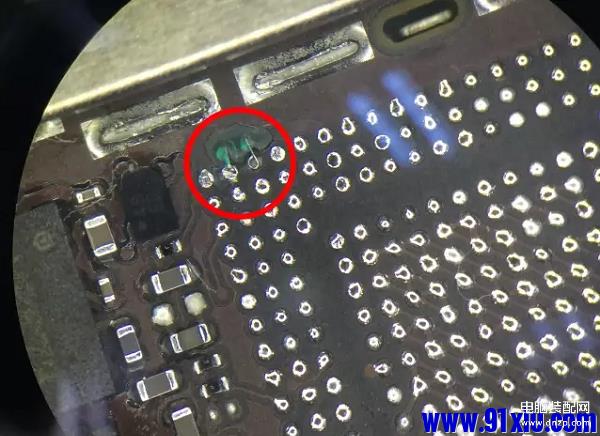

实用光敏固化剂固定飞线（光敏固化剂并有绝缘作用）。

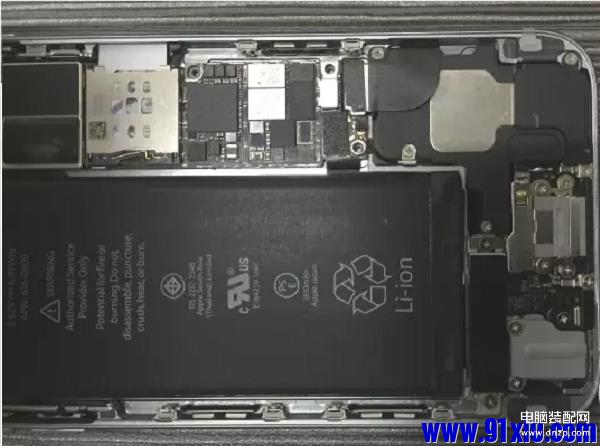

芯片装回主板，装机测试。

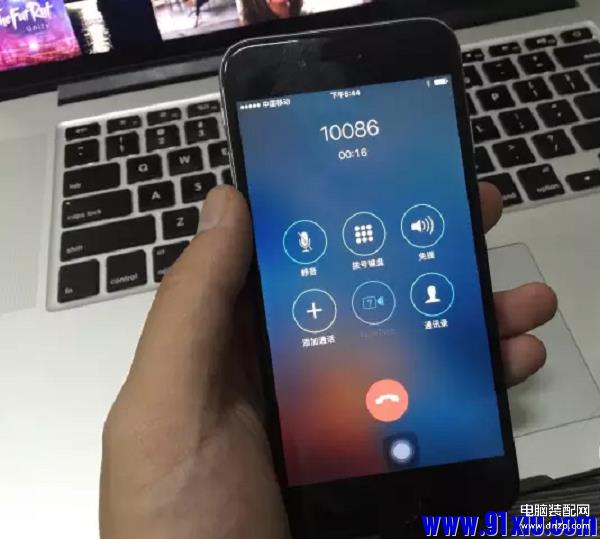

语音通话测试。

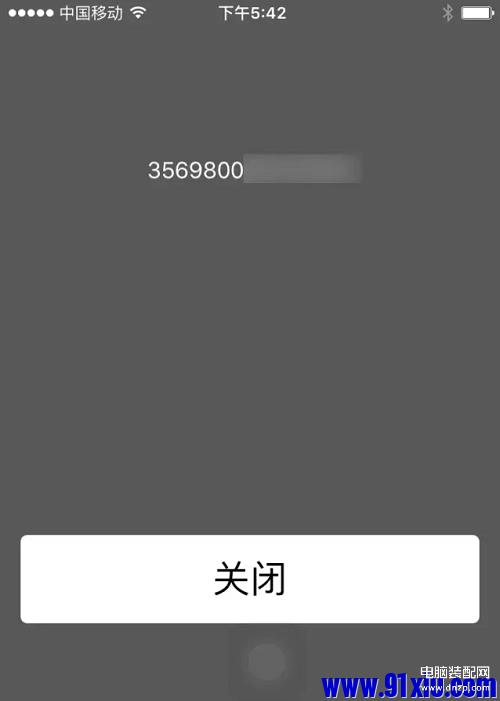

拨号界面输入＊＃06＃，弹出IMEI。维修到此结束。
以上是迅维快修工程师为大家整理的一篇维修案例，在此分享出来，大家共同交流！若想了解更多内容，请访问迅维论坛。
