有人问博主信号线为什么接地相关情况，通过整理给大家分享一下，希望对您有所帮助。
接地目的
接地有两个目的。
①通过将漏电、感应时由于故障等产生的电位保持在接地电位水平，防止人体触电，即以保证安全为目的的保护接地。
②包括为防止外部侵入的噪声，及为防止设备及装置自身产生的噪声给其他的设备及装置带来危害的防干扰用接地，是为发挥该设备或系统的功能所必须的接地（功能接地）。
关于这些接地，有时需要凭经验通过试验来解决。因此，事先必须进行充分研究及考虑，再进行接地。
接地的方法与注意事项
1.一点接地的原则
希望事先考虑到接地线是「决定电位的设施」。正常状态下，接地线中没有电流流动（不可将电流回流的返回电路与接地共用）。
2.接地时，尽量使用专业接地（其接地极与其他的接地极相距10m以上）。
①接地工程用D类接地，最好是与其他设备的接地分开的专用接地。

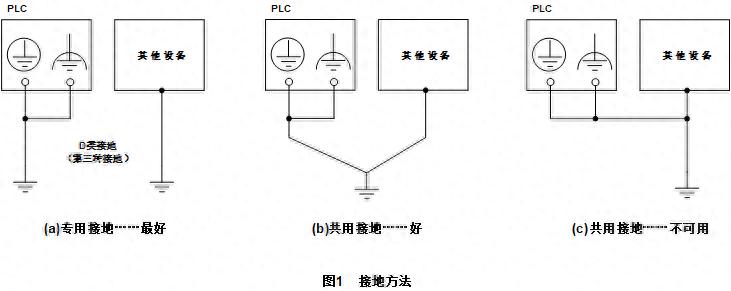

②无法使用专用接地时，如图1（b）所示，其接地极与其他设备的接地极相连接相连构成共用接地。
③特别是必须避免与电机/变频器等大功率设备共用接地，为了防止互相影响，应分别进行接地。
④避免向单纯以防触电为目的多个设备接连的接地极（有时仅为钢筋）进行接地。
⑤接地极应尽量靠近PLC，以便缩短接地线。
3.接地上的注意事项

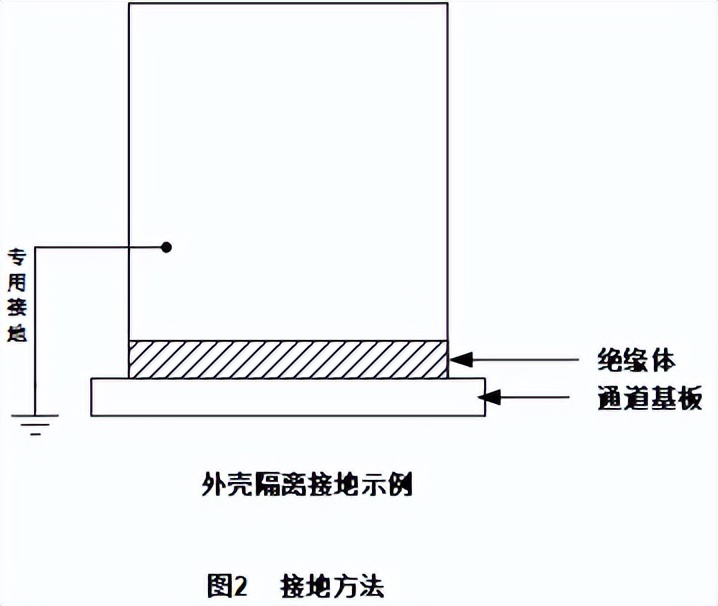

①信号线接地与外壳接地为同一接地时，有必要利用绝缘体与通道基板（接地的控制柜等内的金属板）绝缘。（参见图2）
②装有PLC的柜在电气上需要和其他设备绝缘设置。这是为了受到其他电气设备漏电流的影响。
③有高频设备时，在将高频设备接地的同时，装有PLC的柜本身也要切实接地。

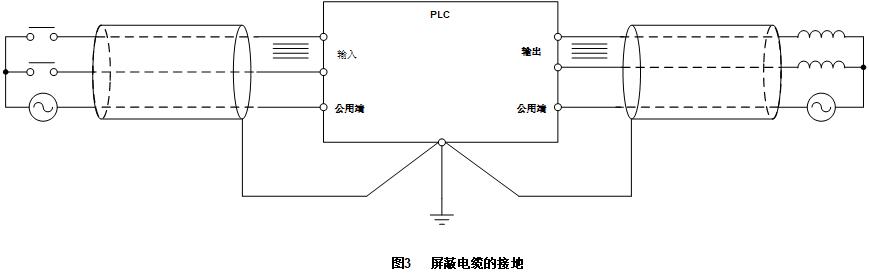

④应用屏蔽电缆进行输入输出布线时的屏蔽导体的接地，要如图3所示将靠近PLC侧的屏蔽导体连接到外壳接地端子上。另外，至于通信电缆，则要遵守该通信单元的手册中的屏蔽处理原则。

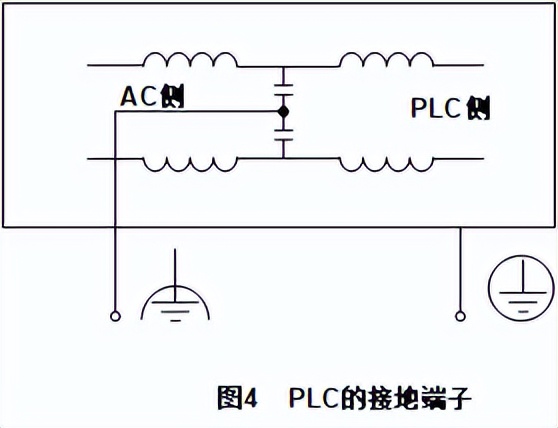

4.PLC的接地端子
PLC中设有下面的2种接地端子。

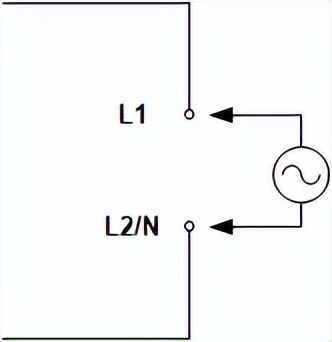

5.AC电源单元的布线中，设备电源单相接地时，一定将接地侧连接到L2/N（L1/N）端子侧。
